当前位置：品硕首页 > 解决方案 > 产品尺寸测量方案
产品展示
方案详情
|
检测对象 |
连接器 |
产品最大尺寸 |
48mm*2mm*15mm |
|
视野范围(FOV) |
52mm*42mm |
尺寸要求精度 |
±0.1mm |
|
速度要求 |
NA |
当前视野精度 |
0.08mm |
|
检测内容 |
安装尺寸要求 |
NA |
|
|

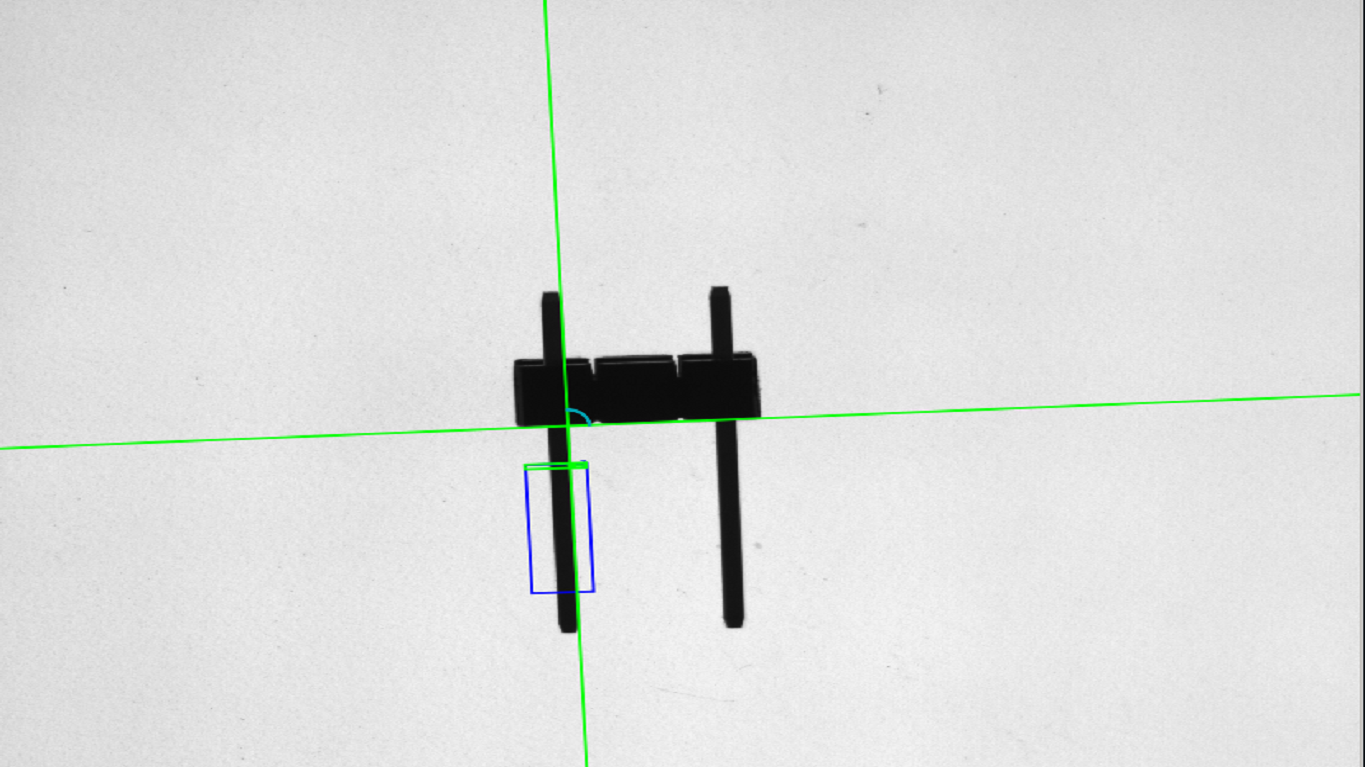

1.检测正面的管脚偏移的测量； |
|||
|

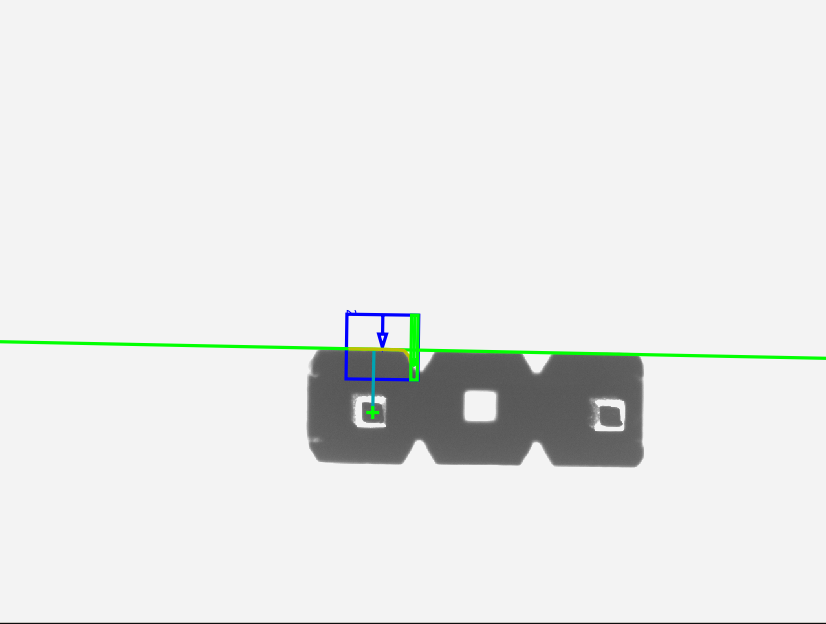

2.检测顶面的管脚偏移的测量； |
|||
说明:
一.检测平板：1.要保证平面平整。2.安装水平及两端的相机在一条线上。3.光源安装是使用背部面光源所以要预留空间。4.座子为白色效果会更好。
二.视觉安装：相机、光源设计安装可调。
