当前位置：品硕首页 > 解决方案 > 产品尺寸测量方案
产品展示
方案详情
|
检测对象 |
连接器 |
产品最大尺寸 |
5.5mm*4mm*3mm |
|
视野范围(FOV) |
8mm*6mm |
尺寸要求精度 |
±0.02mm |
|
速度要求 |
NA |
当前视野精度 |
1PX=0.007mm |
|
检测内容 |
安装尺寸要求 |
产品到相机末端高度280mm内 |
|
|
1.（1）检测产品5个管脚平面度；（距离基准线最大偏差与最小偏差的差值在0.08mm范围内；） |
|||
|
2.检测产品每一面管脚间的间距；
|
|||
该方案用于Pin脚检测：

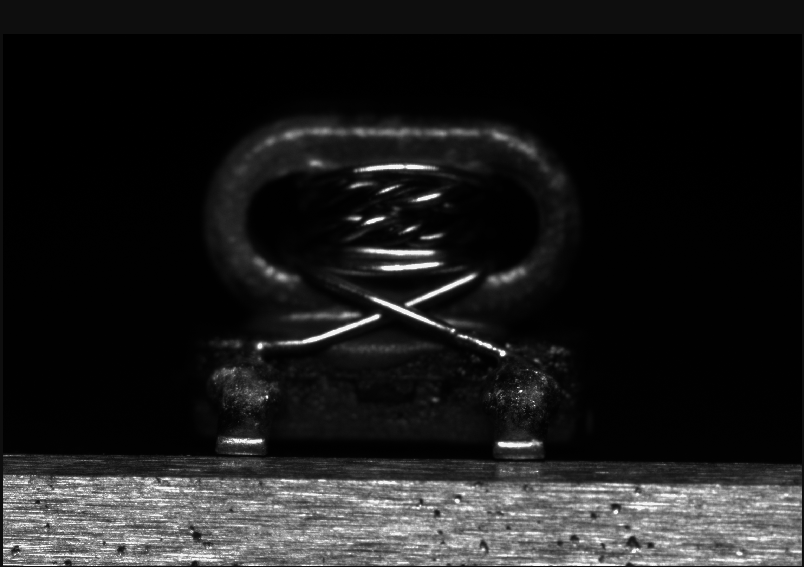

两个相机分别拍摄1个产品的两个管脚检测面：
1.将得出的产品管脚尺寸数据，再将两个相机分别得出一个产品管脚尺寸数据，进行最大值最小值做差处理，得出产品5个Pin脚最大翘动值多少，设置允许翘动范围，进行检测，效果稳定；
2.每个相机单独检测产品管脚的间距，设置间距允许范围，进行检测，效果稳定；
说明:
一.检测平板：1.要保证平面平整。2.安装水平及两端的相机在一条线上。3.为保证检测精度检测平板要稍微倒下角。4.采用黑色材料制作。
二.视觉安装：相机、光源设计安装可调。
