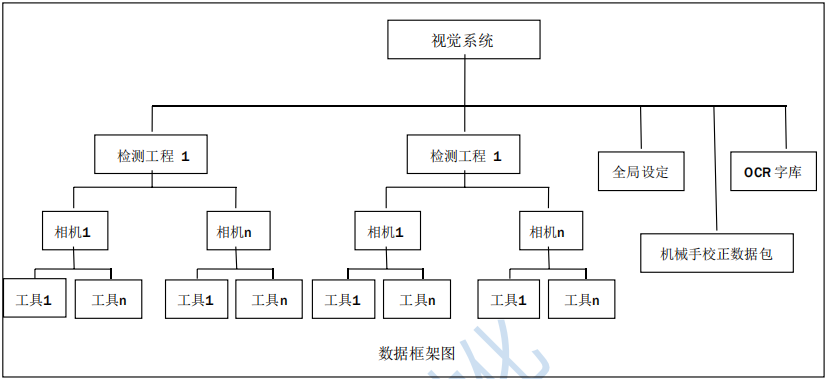

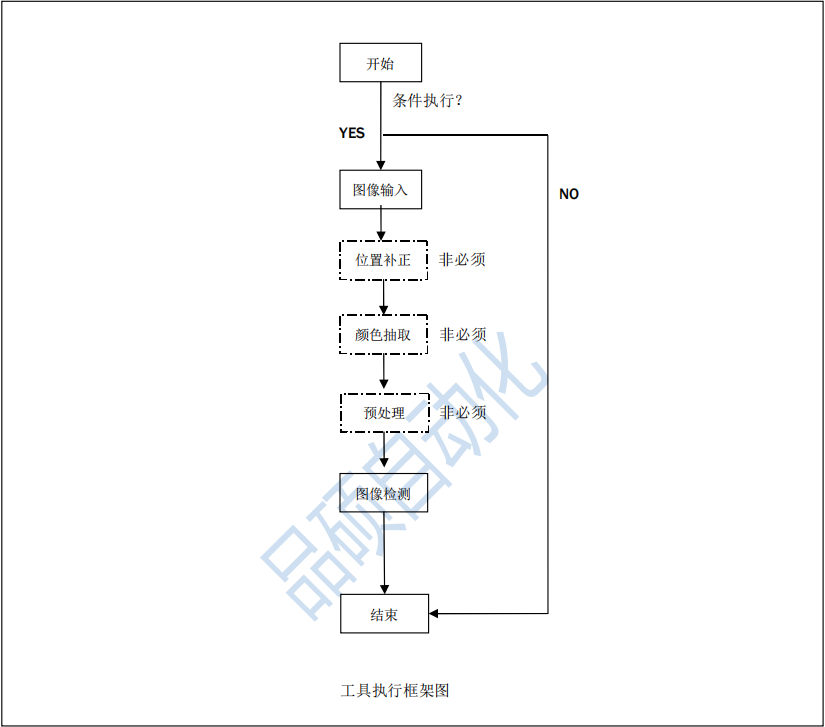

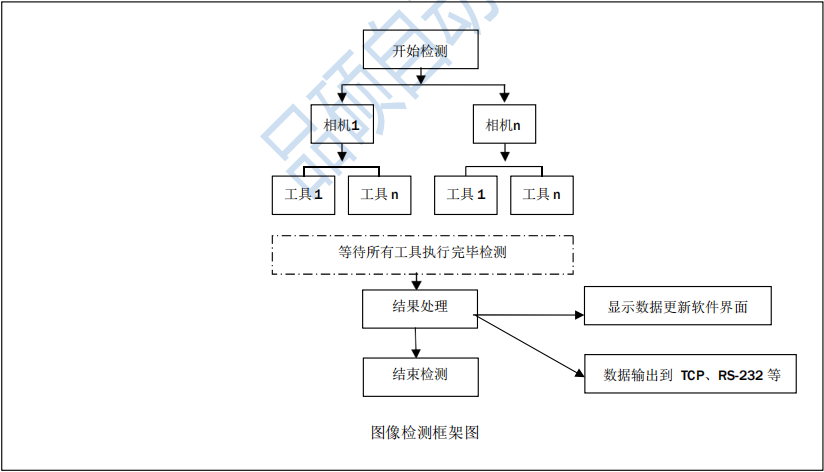

1、系统框架说明

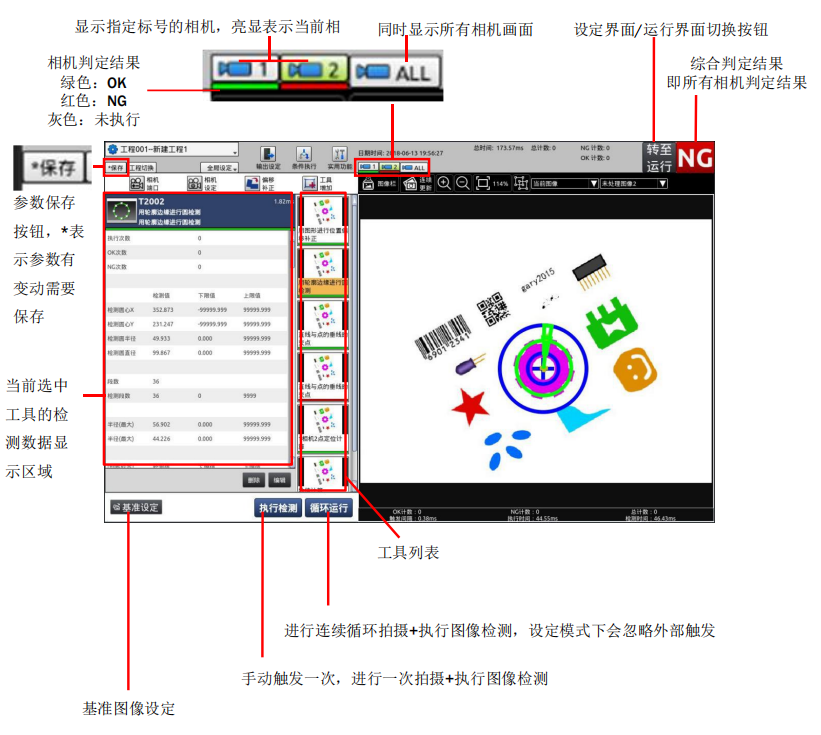

2、软件界面说明
视觉检测系统软件主要分为两种界面，一种是设定界面，另一种是运行界面。在设定界面下才能设定视觉检测相关的参数设定。在运行界面才能响应相关的外部输入命令、执行内部的检测数据输出以及检测计数等。在实际生产中，需要将界面切换至运行界面。
设定界面
只有在设定界面下才能进行视觉检测相关的参数设定和更改。
运行界面
只有在运行界面下才能响应相关的外部输入命令、执行内部的检测数据输出以及检测计数等。
运行界面与设定界面大部分是相同的。只有一部分与参数设置相关的按钮没有在运行界面上显示出来。

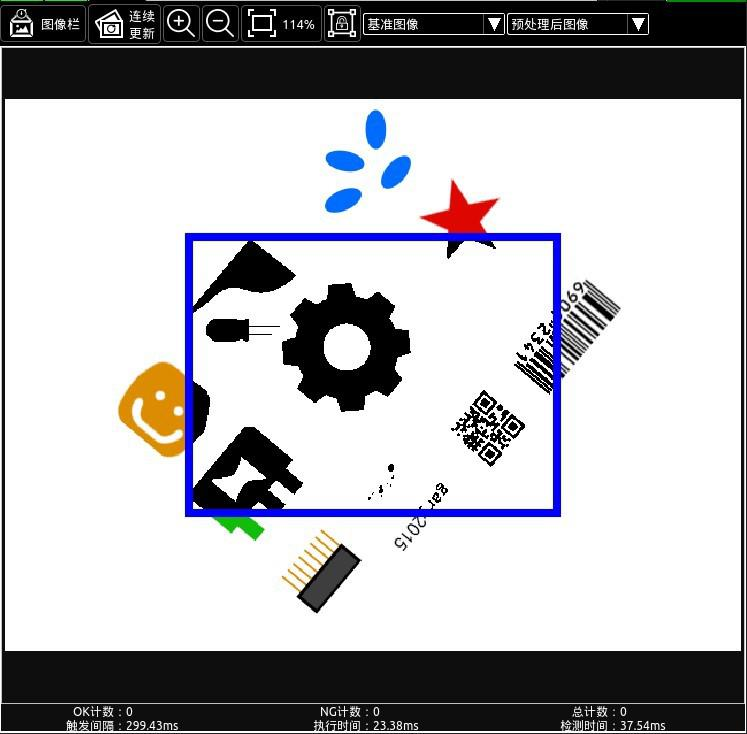

画面显示区域
画面显示区域的作用主要是显示相机的拍摄检测图像。
3、快速操作流程
一般性的操作流程：相机设定->基准图像设定->工具增加->工具编辑->检测测试->设置启动模式->保存工程->转至运行
相机设定
1、 设定模式下，从显示的相机设定 Tab 中点击所要设定的相机。
2、 点击
。

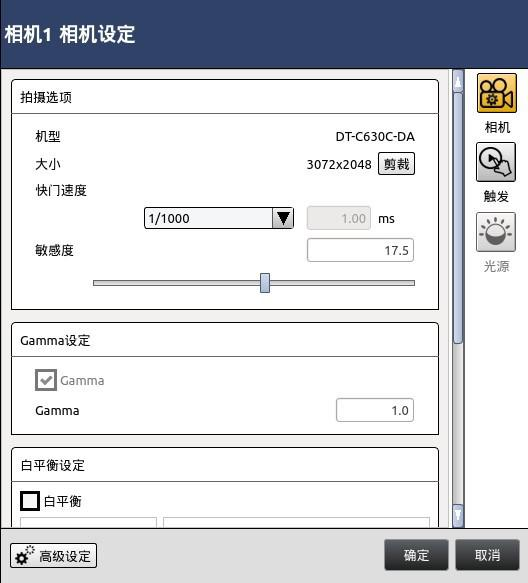

显示【相机设定】画面。
调整【快门速度】和【敏感度】改变拍摄图像亮度，使亮度图像亮度达到一个合适值。注意增加【敏感度】会增加图 像噪点，【敏感度】越低图像质量越好。
3、点击
。

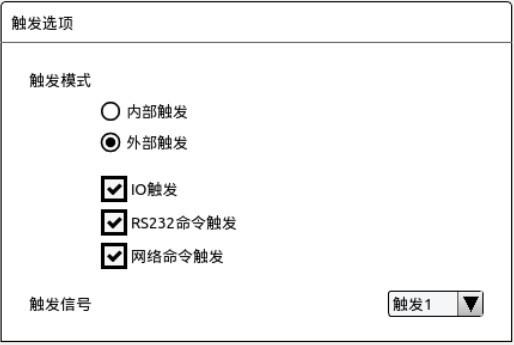

显示【触发选项】画面。
选择【触发模式】，大多数实际生产运行采用【外部触发】模式。
【内部触发】由程序内部按指定循环周期时间执行触发信号，每触发 1 次系统就会执行【1 次拍摄+图像检测】
【外部触发】需要通过外部的 IO、RS232、网络执行触发信号，每触发 1 次系统就会执行【1 次拍摄+图像检测】
具体触发相关命令请参考【12.命令输入】
基准图像设定
1、 设定模式下，点击
。

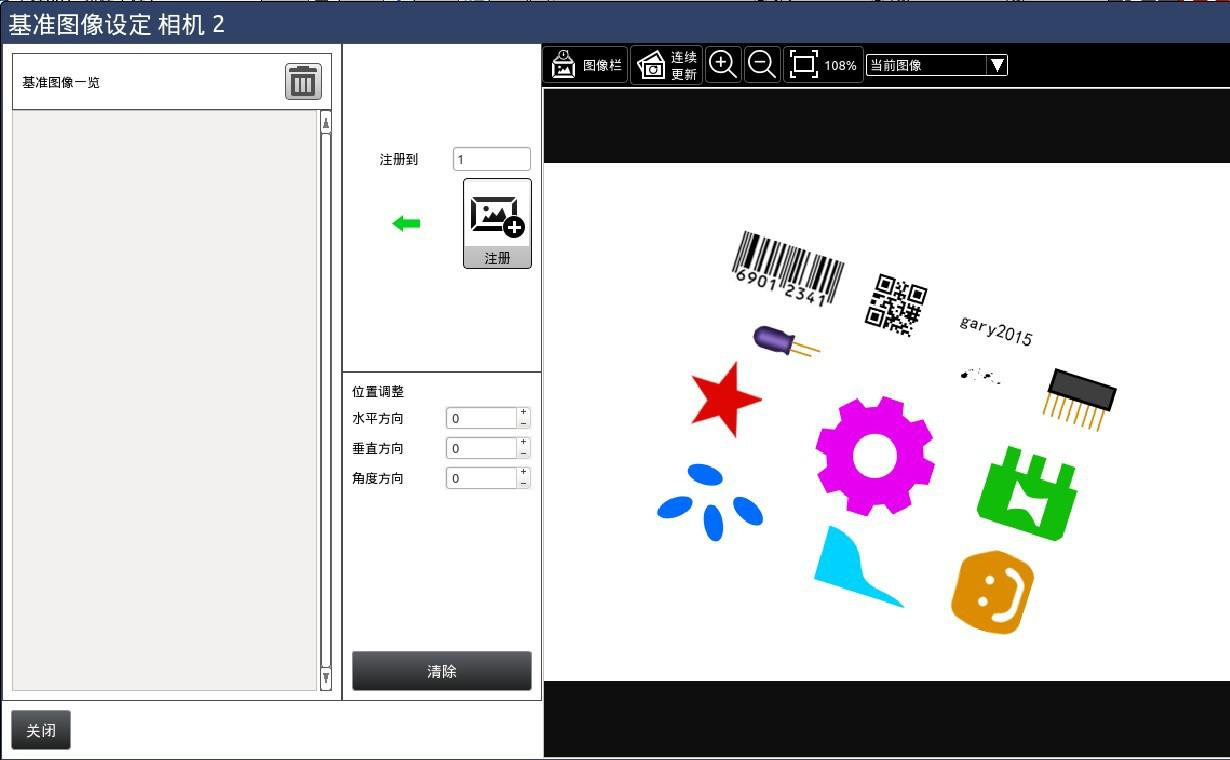

显示【基准图像设定】画面。
2、 点击
。

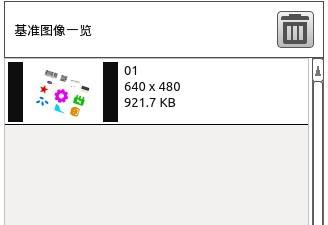

注册的基准图像会在【基准图像一览】列表中显示。
工具增加
1、 设定模式下，点击
工具编辑
1、 设定模式下，用鼠标点击选择需要编辑的工具。使工具置为当前工具，点击
检测测试
出现下菜单画面。
2、 选择【启动时模式设定】。
保存工程
1、点击
。

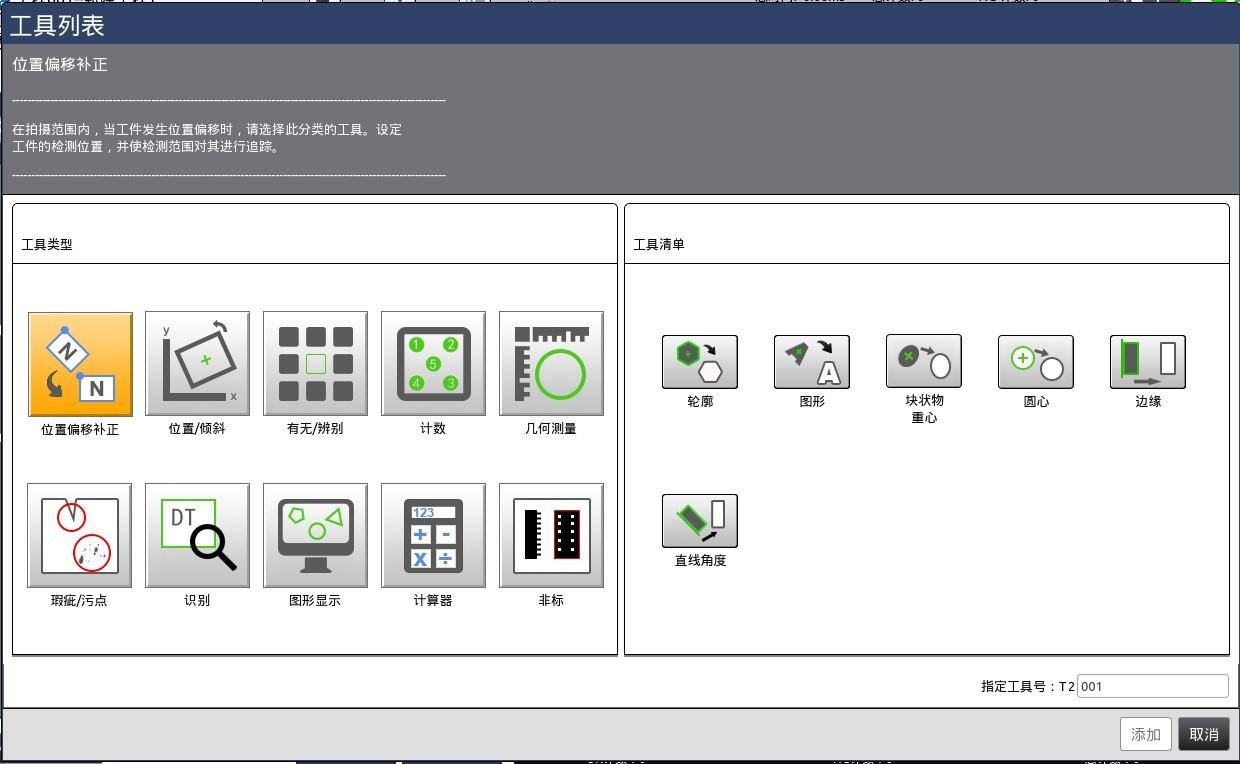

显示【工具列表】画面。
根据实际需求选择合适的工具。
（新增加工具会自动进入到工具编辑界面）。

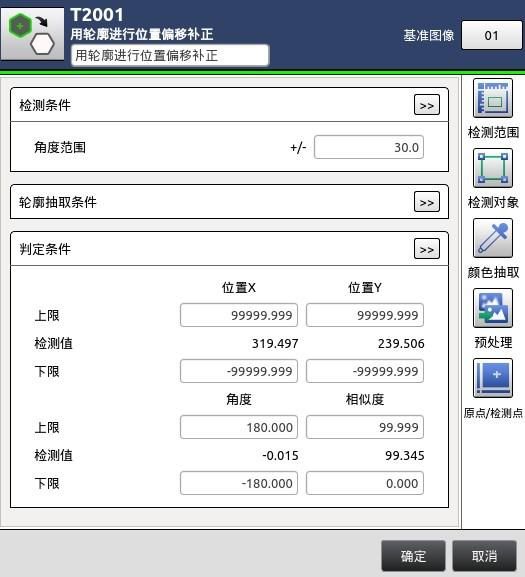

进入到工具编辑界面。
不同的工具编辑界面会不同，上图为【轮廓工具】的编辑界面为例。
2、 设定项目说明。
点击更改工具名称。
点击更改基准图像。
点击更改图像的检测范围。图像检测工具只在设定的范围内才会进行相关的检测。
点击更改设置检测对象。只有【图形工具】和【轮廓工具】才有此项设定。【检测对象】是用来设置基准模板的对象。图像工具会在设置的【检测范围】内去搜索匹对【检测对象】。
点击进入【颜色抽取设定】。对于彩色相机，可以抽取图像中指定的颜色。
点击进入【预处理设定】。对拍摄图像进行相关的滤波去噪等等预处理操作，使图像更便于进行检测。
点击进入【原点坐标/检测点】。可以指定图像的原点位置坐标和检测点位置坐标。

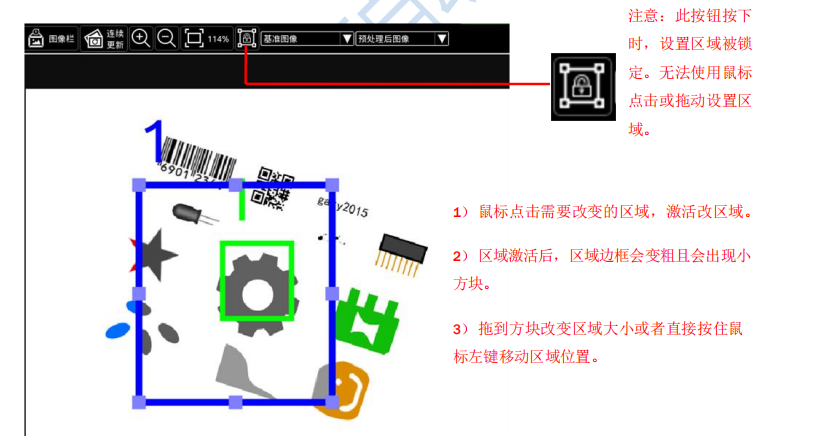

3、 用鼠标调整【检测范围】和【检测对象】的设置区域。
在工具编辑界面，可以使用鼠标点击或拖动改变【检测范围】和【检测对象】的设置区域的大小。
设置完检测工具后，在设定模式下。点击
或
对工件进行复测。
建议，通过更换不同工件进行多次复测，根据复测结果反复编辑工具调整参数，直到可以以稳定的检出 OK 品和 NG 品。
设置启动模式
默认情况下，PS-X 系列视觉检测系统开机是处于设定模式界面。在实际生产时，需要系统开机处于运行模式界面。这时就需要设置【启动模式】。
1、设定模式下，点击
。

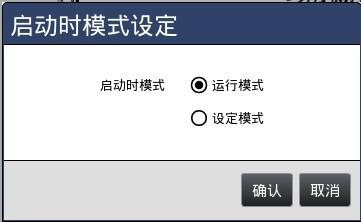

出现【启动时模式设定】画面。
检测工程设定完成后，需要进行保存操作。否则，断电后所有都将会丢失。
，保存所有的设定数据。
转至运行
只有在运行模式界面下，系统才会响应相关输入命令和执行检测结果数据输出。
因此，在实际生产应用中，我们需要将系统转至运行模式。
