-橡胶件检测方案说明：

 针对样品，我公司发部门进行了测试，检测方案及效果详见以下报告。

一、检测需求、 检测橡胶件小头方向的缺料多料等不良。、 检测橡胶件大头方向的缺料多料等不良。

、 配备输送等系统。、 配备检测工位。

二、检测方式满足单个橡胶件拍摄需求，橡胶件呈单路形式输送，上面和下面同时检测。

三、检测方案我公司设计并制作检测设备，在玻璃转盘上实现单路上下面检测和剔除，检测电箱放置于输送机构一侧，

实现供电控制功能相机拍照之后，软件自动处理，检测到不合格产品，提供声光报警并且将不良品剔除产能，

根据贵公司单台振动盘出料速度。

检测图像（标准产品效果）

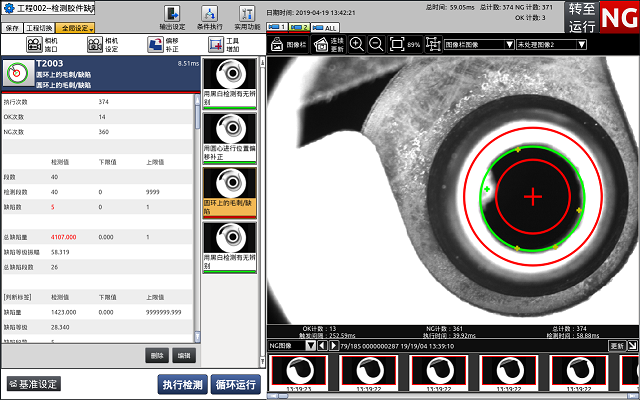

 小头方向 NG 品

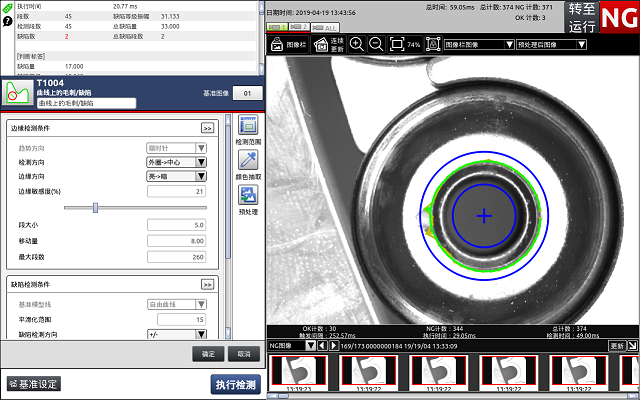

大头方向 NG 品

检测要求内容说明：

一、检测对象

二、检测要求

该方案用于橡胶件外观检测；相机1拍摄产品大头面，检测大头面是否出现缺胶、多胶缺陷，如有则判断为NG产品，

相机2、3检测橡胶小头面是否出现裂痕、缺胶、多胶缺陷，如有则判断为NG产品并把综合信号发送给PLC。

备注，检测精度：
正面外圆缺口大于等于 1mm， 正面内圆缺口大于等
于 1mm， 正面内圆突出大于等于 1mm， 反面凹槽缺
口大于等于 1mm。
