型号
Model

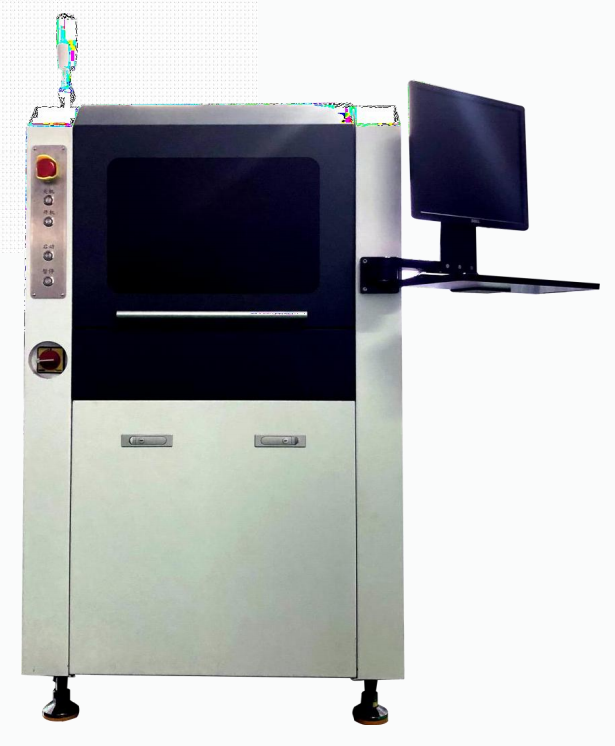

PS-L500HD
PS-L500HD-L (直线电机/Linear motor)
推荐应用
Application
高速表面贴装点胶、边缘封装、表面封装、点UV胶、底部填充胶等， 产品无需加热及无需测量胶呈的喷射点胶
工艺。
High speed SMT dispensing glue, edge packiaging, suface packaging, dispensing UV glue, underfill glue etc.
The products do not need to test the dispensing point process.
流体输出方式
Material-out mode
旋转喷射非接触式 / Injection, non-contact type
喷射、非接触式Injection, non-contact type
外形尺寸
Dimensions
770x1280x1600mm
800x1400x1600mm
控制方式
Control mode
工控机+控制卡/ IPC+Controlcard
工控机+控制卡/ IPC+Controlcard
CCD
CCD
标配 / Standard
标配 / Standard
输送轨道
Transfer speed
1套/set
1套/set
输送速度
Transfer speed
20m/min
20m/min
调幅范围
Width adjusting range
单轨道Single conveyor):30-500mm / 双轨道Double
conveyor):30-200mmx2
单轨道Single conveyor):30-500mm / 双轨道Double
conveyor):30-200mmx2
X,Y,Z驱动方式
X, Y, Z drive mode
伺服马达+滚珠丝杆/ Servo motor + ball screw
XY直线电机+Z轴滚珠丝杆模组/Linear motor+ ball screw
最高速度
Max.speed
1000mm/S
1000mm/S
定位精度
Location accuracy
±0.015mm
XY：±0.005mm；Z轴：±0.015mm
重复定位精度
Repeat location accuracy
±0.015mm
±0.005mm；
点胶区域(XYZ)
Dispensing area (XYZ)
370x500x100mm
370x500x100mm
搭载胶阀
Nozzle
1套/set或2套/set
1套/set或2套/set
胶阀加热
Nozzle heating
标配 / Standard
标配 / Standard
校准平台
Calibration platform
标配 / Standard
标配 / Standard
胶嘴校准系统
Material quantity calibration
system
标配 / Standard
标配 / Standard
激光测髙
Laser height measure
可选 / Option
可选 / Option
大容量供料系统
Large capacity material-
supplying system
可选 / Option
可选 / Option
扫描仪插口
Barcode port
232插口 / Port
232插口 / Port
通讯接口
Communication port
SMEMA
SMEMA
编程模式
Programming mode
文件导入或视觉编程/ File lead in or visual program
文件导入或视觉编程/ File lead in or visual program
输入电压
Input voltage
220V,50/60HZ
220V,50/60HZ
输入气压
Input air pressure
0.6Mpa
0.6Mpa
总功率
Total power
2.4KW
2.4KW
总重量
Total weight
910Kg
1000Kg
安全标准
Stadard compliance
CE
CE
双轨道
Double conveyor
可选 / Option
可选 / Option
