五轴落地式喷胶机系列

发布者： 时间：2023/08/17

产品展示

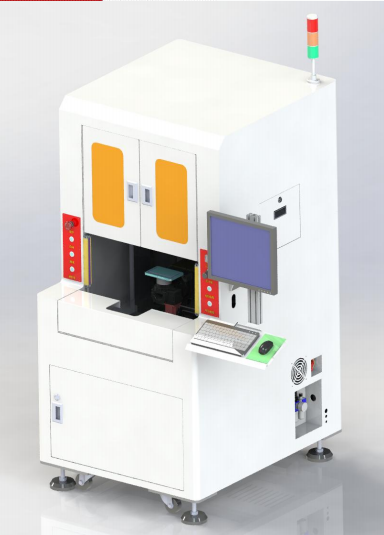

五轴落地式喷胶机系列

五轴落地式喷胶机系列

主要参数

♦ 采用电脑控制，W I N D O W S操作系统，故障声光报警及菜单显示。
♦ C C D视觉定位系统，选配3 D视觉引导及3 D视觉检测。
♦ 采用伺服马达+谐波减速机，直线电机+ D D 马达。
♦ 可任意搭载：喷射阀、螺杆阀、撞针阀、气压阀。
♦ 配备多功能校准平台，可校准胶阀、相机、激光尺、气圧的位置及精度；配备胶阀自动清理装置。
♦ 可选配激光高度检测系统，工件变形后可自动校准Z轴高度。
♦ 可选配胶量校准系统，智能控制及检测点胶量，确保点胶的一致性。
♦ 可选配3 D视觉引导路径轨迹以及点胶后的3 D胶路检测，检测断胶，残胶，偏移及胶高。
♦ 自动擦胶机构，无纺布滚动擦拭，喷嘴干净无残留。
型号
Model
PS-B500HY-5A
流体输岀方式
Material-out mode
旋转喷射 非接触式 / Injection, non-contact type
外形尺寸
Dimensions
(L)1450x(W)900x(H)1800mm
控制方式
Control mode
工控机+控制卡/ IPC+Control card
CCD
CCD
标配 / Standard
X,Y, Z驱动方式
X, Y,Z drive mode
直线电机+光栅尺 / Linear motor + grating ruler
A. B驱动方式
A, B drive mode
伺服及谐波减速机 + DD马达 / Servo and harmonic reducer + DD motor
最高速度
Max.speed
1000mm/S
定位精度
Location accuracy
±0.008mm
重复定位精度
Repeat location accuracy
±0.005mm
点胶区域(XYZ)
Dispensing area (XYZ)
400x500x100mm
搭载胶阀
Nozzle
1 套/set
胶阀加热
Nozzle heating
可选/Option
校准平台
Calibration platform
可选 / Option
胶量校准系统
Material quantity calibration system
可选 / Option
激光测高
Laser height measure
可选/ Option
大容量供料系统
Large capacity material-supplying system
可选 / Option
扫描仪插口
Barcode port
232插口/port
通讯接口
Communication port
SMEMA
编程模式
Programming Mode
文件导入或视觉编程/ File lead in or visual program
输入电压
Input voltage
220V, 50/60HZ
输入气压
Input air pressure
0.6Mpa
总功率
Total power
2.4KW
总重量
Total weight
910Kg
安全标准
Stadard compliance
CE
